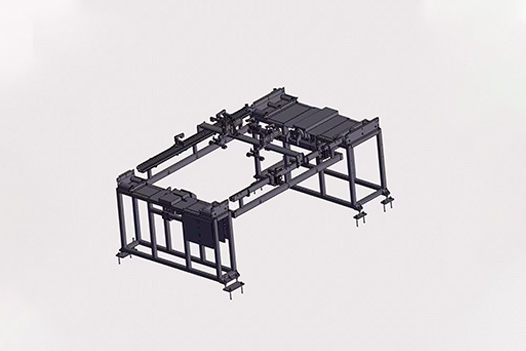

很多做设备机架、储能型材箱体、光伏逆变器外壳加工的车间，都会碰到型材箱体翻面作业。这类箱体大多采用铝型材拼接框架搭配封板组装而成，箱体框架棱角多，部分产品内部预装元器件，翻面时既要保证框架不变形，又要避免边角磕碰划伤。型材箱体翻转机就是针对这类铝型材框架箱体开发的专用翻面工装，可实现 0 到 180 度旋转，用来完成箱体另一面装配、锁螺丝、打胶、接线等工序。多年跟进各类非标箱体产线配套项目，发现不少工程人员容易把普通工件翻转台和型材箱体翻转机混在一起，选型阶段踩坑，到现场试机才发现夹具不匹配，耽误产线进度。下面结合现场实操经验，聊聊型材箱体翻转机的结构特点、选型判断、安装调试以及日常维护需要留意的细节。

型材箱体和钣金电池箱体有明显区别。型材箱体框架由铝型材组装，框架边角刚性强，但拼接位置受力比较特殊，如果夹持点位不对，夹紧力过大容易造成型材接缝松动，挤压过轻又会在翻转时出现箱体滑移。普通翻转台的夹持方式，大多针对整块钣金工件设计，很难适配型材框架多棱边的结构。型材箱体翻转机在夹具设计上会做针对性调整，夹持点位会避开型材拼接薄弱位置，接触区域加装弹性垫块，分散夹持压力，减少型材表面压痕和框架松动问题。夹具大多支持横向、纵向调节，适配不同外框尺寸的型材箱体，方便车间多规格产品切换生产。

市面上型材箱体翻转机，主流分为框架夹持式和辊道输送一体式两类。框架夹持式机型依靠两侧夹紧框架固定型材箱体，调节行程范围大，在多型号箱体混线车间使用较多。驱动可选用伺服电机或者液压方案，翻转速度可以分段调节，方便匹配不同工位作业节奏。辊道一体翻转机自带进出料辊道结构，能够和前后输送线对接，箱体依靠辊道自动送入翻转工位，翻面完成后自动送出，减少人工搬运，适合固定型号大批量持续加工的产线。两种结构没有优劣之分，选型核心看车间产品型号数量、产线自动化布局规划。

驱动方案的选择，是选型阶段需要仔细权衡的部分。伺服驱动版本，翻转角度控制细腻，启停缓冲柔和，旋转过程冲击小，整机运行噪音偏低，没有油污风险，对于外观要求高的铝型材箱体加工车间比较友好。液压驱动机型承载能力更强，适合自重偏大的重型型材柜体。但液压系统的管路、密封件存在渗油可能性，一旦油液滴落在铝型材表面，清理起来比较麻烦，外观件生产车间要提前评估风险，做好防护预案。

安全相关配置，是型材箱体翻转机不能简化的部分。型材箱体属于框架类工件，翻转过程重心变化比较明显，工件一旦松脱，会带来不小的现场风险。设备配套自锁结构，断电或者触发急停信号时，夹持框架立刻锁止，防止工件下坠。设备工作区域加装安全光栅、安全门联锁，人员进入工件摆动范围，设备动作马上停止。有些供应商会删减安全组件压低报价，短期采购成本下降，但量产阶段容易埋下隐患，车间安全验收环节也容易遇到阻碍。

设备进场安装阶段，很多项目容易忽略基础处理。型材箱体翻转机运行时会产生动态载荷，不能单纯依靠设备自重评估地坪承载力。原有地坪强度不足时，需要浇筑独立混凝土基础，防止长时间运行出现地面沉降，造成机架倾斜。设备就位之后，使用水平仪多点位校准机架水平度，水平偏差偏大，翻转运转会出现卡顿，长期使用加剧轴承、减速机磨损。电气接线作业，动力线缆与信号线缆分开排布，降低信号干扰，减少角度信号跳变、安全光栅误触发的情况。安装完成后，调试遵循先空载、后带样件的顺序，先点动测试翻转机构，确认限位信号正常，再用实际型材箱体样件调试夹持力度。力度把控很关键，夹持过紧会挤压型材框架，夹持过松则工件容易移位。

设备投产之后，日常点检维护会影响整机持续运行状态。每次开机前，操作人员查看夹持衬垫磨损情况，衬垫老化变硬之后，缓冲效果下降，更容易划伤铝型材表面。定期检查传动部件润滑状态，测试急停按钮、安全光栅的保护功能。伺服机型做好电控箱防尘，定期紧固线路接头；液压机型检查油位与管路接头，按照周期更换液压油和滤芯。操作人员上岗前完成实操培训，工件重量、外形尺寸不能超出设备允许范围，超载运行会加速机架与传动部件损耗。

很多采购团队对比设备时，容易只盯着价格高低。建议多了解厂商在型材箱体领域的落地项目，可以查看同规格箱体的现场运行视频，条件允许可以前往已投产车间实地走访。评估方案的时候，重点查看机架板材厚度、夹具设计思路、安全配置组成以及售后响应节奏。一台适配产线的型材箱体翻转机，不只是完成箱体翻面动作，还可以稳定维持工位流转节奏，降低工件损坏概率，减少现场作业风险。

随着铝型材柜体应用场景不断拓宽，光伏逆变器箱体、储能机架、设备机柜的需求量持续上升，型材箱体的结构样式也在持续更新，翻转设备也跟着不断优化。后续车间自动化程度持续提升，翻转工位会更多和输送、打胶、检测设备联动，向着柔性更强、安全机制更完善的方向升级。工厂规划产线的时候，建议把翻转工位作为整套产线的一部分统筹规划，而不是单独采购单机，这样更贴合长期生产安排。
