新能源箱体翻转机｜动力电池箱翻转设备选型与现场使用要点

在新能源电池 PACK 产线、储能箱体装配车间里，箱体翻转工序一直是影响整条产线节拍和作业安全的关键环节。电池箱体重量大、外壳防护面易刮伤，人工翻转风险高，普通简易翻转工装定位精度不足，很容易出现磕碰、移位，甚至带来安全隐患。新能源箱体翻转机，就是专门针对动力电池箱体、储能电池柜壳体设计的自动化工装设备，用来完成箱体 180° 翻转、换面装配、密封检测、底部螺丝锁付等工序，是新能源成套产线里比较常用的配套设备。

很多车间负责人在前期调研设备的时候，容易把普通工件翻转台和新能源箱体翻转机混为一谈。两者看着外形相近，但核心设计逻辑差别很大。通用翻转设备更多只考虑承重，而新能源箱体翻转机需要兼顾箱体壳体保护、定位适配、防掉落自锁、和产线输送线对接等多项要求。动力电池箱体多为铝合金材质，表面有绝缘涂层，翻转过程中一旦夹持力控制不当，就会压变形或者划伤漆面，后续还要增加返工打磨工序，拉高生产成本。所以做设备选型时，不能只看设备额定承重参数，要结合自身箱体尺寸、重量、产线自动化程度综合评估。

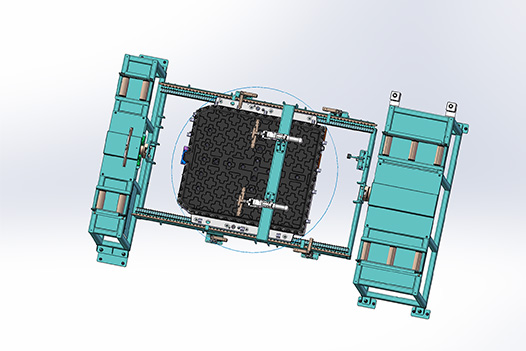

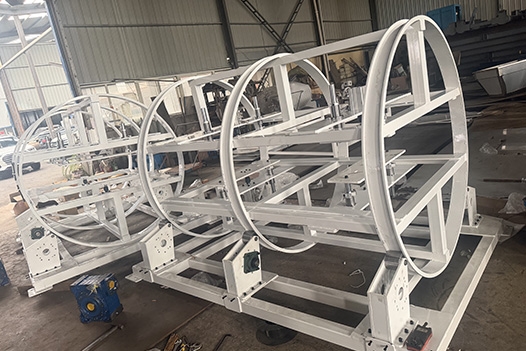

市面上常见的新能源箱体翻转机主要分为两种结构形式：框架式翻转机和辊筒输送一体翻转机。框架式机型结构稳定，适配大尺寸储能箱体，夹持范围可调，大多搭配液压或者伺服驱动，翻转速度可以分段调节，适合箱体装配、打胶、气密检测工位。辊筒一体式翻转机自带进出料输送辊道，可以和前后段流水线无缝衔接，工件自动进出，减少人工上下料参与，适合节拍稳定的电池 PACK 量产线。两种机型没有好坏之分，框架式更适合多规格箱体柔性生产，辊筒一体机型更适合单一型号大批量持续生产。

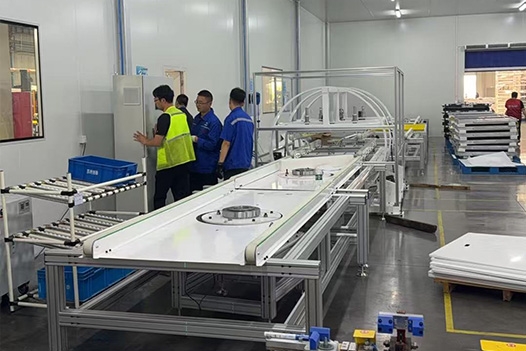

驱动方式是设备的核心部分，目前主流分为伺服电机驱动与液压驱动两类。伺服驱动的翻转机，角度控制更精细，启停缓冲效果好，翻转过程平稳，冲击小，对铝合金箱体保护效果更好，维护工作量偏低，很多头部电池厂的新产线会优先选用这类方案。液压驱动机型承载能力上限更高，设备采购成本相对更低，适合重量偏大的储能柜体，缺点是要定期检查液压管路，存在漏油风险，对车间洁净度要求高的电池车间，需要做好防护措施。

安全设计是新能源箱体翻转机不能忽视的一环。电池箱体属于重型工件，设备必须配备多重自锁保护装置。翻转运行途中如果遇到断电、急停信号，工装夹具需要立刻锁止，防止工件意外滑落。同时设备两侧会设置安全光栅、安全门联锁，人员误入工作区域时，设备马上停止动作。不少小厂简化安全配件来压低报价，短期看采购预算变少，但长期使用会埋下安全隐患，后续车间验收也容易遇到阻碍。

在定制化方面，多数设备厂商都支持根据客户箱体图纸调整工装夹具。不同厂家的电池箱，长宽高、吊点位置、侧边预留夹持区域都不一样。好的工装会采用柔性防滑垫块，接触区域做软性衬垫处理，避免金属硬接触划伤箱体。部分产线还会要求翻转机预留通讯接口，接入产线 MES 系统，实现翻转动作数据上传、工序记录，方便工厂做生产追溯。如果车间有多款不同型号箱体共线生产，选型阶段就要提前和设备厂家沟通工装快换方案，减少产品换型所消耗的调试时间。

落地使用阶段，设备日常维护也会影响使用寿命。日常巡检重点查看夹具衬垫磨损情况、传动链条、减速机润滑状态、急停与安全光栅功能是否正常。伺服机型需要定期检查线路接头，做好防尘；液压机型定期更换液压油，排查管路渗漏。操作人员要经过培训后上岗，熟悉工件装夹流程，严禁超出设备允许的工件尺寸和重量范围作业。很多设备故障不是本身设计缺陷，而是长期超载使用、日常点检不到位造成。

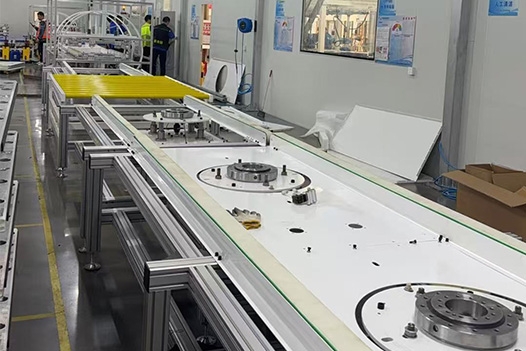

不少客户会关心设备场地适配问题。安装前需要确认车间地面承重，重型翻转机需要做基础预埋或者加厚地坪处理。设备摆放位置还要预留检修空间，方便后期维护。如果车间现有产线改造，空间受限，可以和设备厂家沟通优化机身结构，选择紧凑型方案，减少现场改造工程量。

选购新能源箱体翻转机，建议优先找有新能源行业落地案例的制造厂商。可以要求厂家提供同类型箱体的现场视频、实地去已有项目车间考察，了解设备长期运行状态。不要单纯对比报价，重点看设备结构用料、安全配置、工装工艺、售后响应时效。一台合适的翻转设备，不只是完成箱体翻面动作，还可以稳定提升工序效率，降低工件报废概率，保障车间作业人员安全。

随着储能和动力电池产业持续发展，箱体结构也在不断迭代，轻量化箱体、大尺寸储能柜体越来越多，对应的翻转设备也在持续优化。后续产线自动化程度持续提升，箱体翻转机会更多和输送、打胶、检测设备联动，向着更高柔性、更高安全等级的方向迭代。企业在规划产线的时候，要把翻转工位作为整套产线的一部分统筹规划，而不是单独采购一台单机，这样才能更好匹配长期生产需求。
